Болотоходный мотор с реверсом

#101

Сообщение polk » 30 июл 2020, 20:57

Сегодня переставили привод с макета на лодку. На это ушло два часа. Примерка прошла успешно, завтра все будем разбирать на детали и отправлять на покраску.
К стате на этой лодке, возможно, будем пробовать установить подвеску с колесами и вернуть тему лодка-прицеп :smile:




Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#102

Сообщение polk » 02 авг 2020, 10:23

В пятницу начал окончательную установку привода на лодку. Вырезал новый усилитель транца, покрасил его порошковой краской в три слоя и запек в печи. Так же все остальные детали пропескоструил и покрасил порошковой полимерной краской. На транец весь этот "сэндвич" собрал на герметик. Раму для подрамника двигателя так же закрепил на транец с внутренней стороны. Немного пришлось обрезать перегородку, потом её усилю и соединю с передней.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#103

Сообщение polk » 04 авг 2020, 21:24

Сегодня закончил сборку установив двигатель, дейдвудную трубу, трим и рычаги механизма поворота. Так же уложил пенопласт создав объем плавучести при затоплении.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#104

Сообщение polk » 06 авг 2020, 20:31

Сегодня почти закончили установку управления приводом, завтра установим электрику на все привода. Рулевое управление продублируем ручным. На данную мощность срочно пришлось сделать винты под шестигранник.


Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#105

Сообщение polk » 07 авг 2020, 21:39

Сегоня переступил очередную ступеньку в этом проекте, собрал привод и "покатался" на нем в гараже не снимая лодки с прицепа :-D

Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#106

Сообщение polk » 25 сен 2020, 23:19

Вот одно из применений центробежного сцепления

Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#107

Сообщение polk » 05 янв 2021, 10:29

Пока зима на улице пришел заказ на разработку реверс редуктора для катера с приводом Арнесона и мотором до 150 л/с.
Так как эта тема про болотоходные моторы с реверсом, то решил тоже опубликовать начало этого проекта, а весной, надеюсь увидим результат. Но что бы переключать передачи с передней на заднюю и наоборот, а так же ставить нейтраль, нужно сцепление. Так как у меня в асортименте есть уже центробежные сцепления до 80 л/с и хорошо себя показали на катере с приоровским мотором, то вариант был просто увеличить число дисков сцепления в два раза не увеличивая диаметра. Диск сцепления собрал с асбестовыми накладками


Сам реверс редуктор решил сделать с проходным валом, что бы при включении передней передаче все шестерни редуктора были без нагрузки. При такой схеме передачи момента, предполагаю, будет меньше теплового нагрева коробки. А задняя передача уже будет работать через промвал и паразитную шестерню и иметь передаточное отношение 2/1, понижение.
Шестерни расчитаны на момент 200 Н/м при 4500 об/мин и коэффициент запаса 1,5. Передняя передача ограничена только стойкостью валов :yes:

Принципиальная сборка с включенной передней передачей

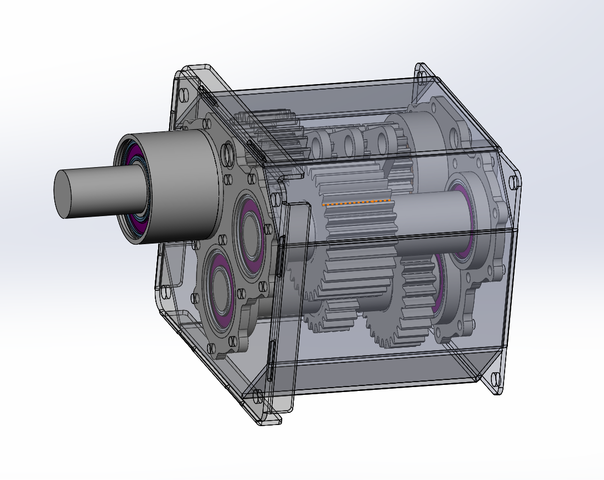

Примерная сборка в стальном корпусе
Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#108

Сообщение polk » 13 янв 2021, 07:30

Процесс запущен, пошли в работу детали для реверса в приводе Арнесон с мотором до 150 л/с
Так как мощности не малые все детали делаются из цельного куска металла под нитроцементацию и закалку.


Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
polk
Опытный пользователь
Сообщения: 784
Зарегистрирован: 04 ноя 2015, 19:34
Откуда: Тольятти
Благодарил (а): 97 раз
Поблагодарили: 80 раз

Болотоходный мотор с реверсом

#109

Сообщение polk » 15 янв 2021, 23:06

Все валы и шестерни для реверс редуктора приготовил, осталось закалить и прошлифовать...

Мысль материальна, её нужно воплощать в металл.
Аватара пользователя
vabanskiy
Ветеран форума
Сообщения: 1193
Зарегистрирован: 06 ноя 2012, 19:31
Откуда: ХМАО п.Октябрьское
Благодарил (а): 175 раз
Поблагодарили: 256 раз
Контактная информация:

Болотоходный мотор с реверсом

#110

Сообщение vabanskiy » 17 янв 2021, 01:36

Мне кажется, для таких целей, по габаритам, планетарный мог бы интересней получиться.
